L'industria medica dipende dalla sterilizzazione a vapore per mantenere la sterilità degli strumenti chirurgici, del materiale di vetro da laboratorio e dei materiali per la cura dei pazienti. Gli autoclavi generano vapore saturo facendo bollire acqua sotto pressione all'interno di una camera. La qualità dell'acqua di alimentazione che entra in quella camera influisce direttamente sia sulle prestazioni di sterilizzazione che sulla longevità dell'attrezzatura.
Che cos'è un sistema di trattamento dell'acqua per autoclavi?
Quando gli ingegneri parlano di trattamento dell'acqua di alimentazione dell'autoclave, si riferiscono al processo di purificazione e condizionamento dell'acqua utilizzata per generare vapore in modo che contenga minerali, materiali organici, microrganismi e gas disciolti minimi, mantenendo al contempo una conduttività sufficiente per consentire ai sensori di rilevare il livello.
Negli ospedali e nei laboratori di biotecnologia, l'acqua potabile non trattata può contenere durezza, silice e cloruri che depositano incrostazioni o corrodono le superfici bagnate. Pertanto, il trattamento dell'acqua di alimentazione è fondamentale per proteggere i beni strumentali e garantire l'affidabilità dei cicli di sterilità a vapore.
L'Importanza dell'Acqua Trattata per la Sterilizzazione
I cicli di sterilizzazione medica sono inflessibili: temperatura e pressione devono rimanere entro tolleranze ristrette e qualsiasi interruzione dell'approvvigionamento di vapore può causare ritardi o sterilizzazione incompleta. L'acqua di alimentazione trattata supporta queste esigenze producendo vapore di alta qualità privo di goccioline e particelle residue.
Rischi dell'Acqua Non Trattata
- L'incrostazione riduce il trasferimento di calore e può causare un guasto catastrofico degli elementi riscaldanti elettrici.
- La corrosione indotta dai cloruri può intaccare l'acciaio inossidabile e compromettere le guarnizioni.
- Senza ammorbimento e deionizzazione, i sali di calcio e magnesio si precipitano sulle pareti della camera, portando a frequenti tempi di inattività per la disincrostazione.
- I residui di silice possono formare depositi vetrosi difficili da rimuovere e possono interferire con le valvole.
Rischi dell'Acqua Eccessivamente Pura
Al contrario, l'acqua troppo pura (ad es. deionizzata a resistività superiori a 1 MΩ·cm) manca di elettroliti e può estrarre metalli dalla tubazione dell'autoclave, confondendo anche le sonde di livello basate sulla conducibilità.
Pertanto, il valore commerciale di un trattamento adeguato dell'acqua di alimentazione risiede nel prevenire riparazioni, prolungare la vita utile, ridurre i tempi di ciclo e garantire la sicurezza del paziente.

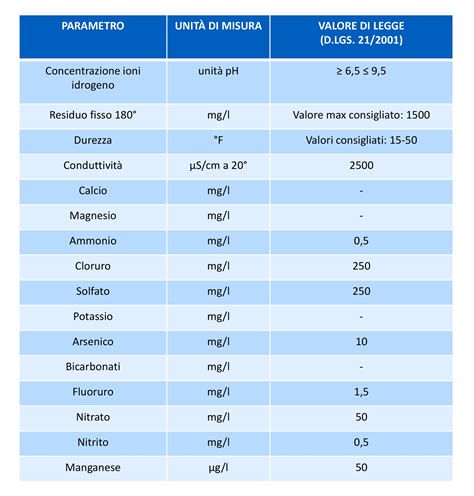

Parametri Chiave della Qualità dell'Acqua Monitorati
L'acqua utilizzata negli sterilizzatori medicali deve soddisfare obiettivi di qualità definiti per prevenire l'accumulo di calcare, la corrosione, la contaminazione microbica e il guasto dei sensori. I responsabili degli impianti monitorano diversi parametri in tempo reale o tramite prelievi periodici.
Conduttività/Resistività
La conduttività o il suo reciproco, la resistività, fornisce una stima rapida del contenuto totale di ioni. La resistività dell'acqua d'alimentazione tra 20 kΩ·cm e 200 kΩ·cm bilancia la necessità di minimizzare la formazione di calcare con il requisito che le sonde di livello basate sulla conduttività funzionino correttamente. Se la resistività scende sotto il limite inferiore, i sali possono depositarsi su elementi riscaldanti e valvole; se sale troppo, l'acqua può diventare aggressiva e corrodere componenti in rame o acciaio al carbonio. Molti impianti specificano una resistività dell'acqua di alimentazione tra 0,02 e 0,05 MΩ·cm.
pH
Il pH è un altro parametro critico perché la generazione di vapore concentra l'alcalinità. L'acqua d'alimentazione neutra o leggermente alcalina (pH 6.5-8.0) minimizza la corrosione evitando la precipitazione di ioni di durezza. Variazioni improvvise del pH segnalano spesso un guasto della membrana, un esaurimento della resina o contaminazione e dovrebbero innescare un'azione correttiva.
Silice e Durezza
La silice e la durezza sono attentamente monitorate perché influenzano direttamente la formazione di incrostazioni. La silice tende a rimanere disciolta fino a quando l'acqua bolle; poi si polimerizza e deposita uno strato vetroso difficile da rimuovere. Mantenere la silice al di sotto di 1 mg/L previene questo problema e le applicazioni ad alta purezza possono puntare a 0,02 mg/L. La durezza, espressa come equivalente carbonato di calcio, deve essere mantenuta al di sotto di 10-50 mg/L a seconda del design dell'autoclave. Anche piccole quantità di calcio o magnesio possono formare incrostazioni di carbonato dense a temperature superiori a 100 °C. Gli operatori utilizzano analizzatori di durezza online o kit di titolazione per verificare che i dissalatori a scambio ionico funzionino correttamente.
Cloruro e Cloro Libero
Il cloruro e il cloro libero sono controllati perché attaccano gli strati di passivazione in acciaio inossidabile; i limiti tipici dell'acqua di alimentazione sono inferiori a 3 mg/L per il cloruro e meno di 0,1 mg/L per il cloro libero.
Solidi Totali Disciolti (TDS) e Carico Microbico
I solidi totali disciolti (TDS) forniscono un'ampia indicazione del contenuto minerale e dovrebbero rimanere tra 50 e 150 mg/L per la maggior parte dei generatori di vapore in acciaio al carbonio. Il carico microbico, misurato come unità formanti colonia (CFU) per millilitro, è rilevante quando l'acqua di alimentazione viene immagazzinata o quando il vapore può contattare carichi sterili.
Temperatura e Ossigeno Disciolto
La temperatura dell'acqua di alimentazione viene monitorata, poiché l'acqua fredda può danneggiare i componenti in ceramica e metallo. Le temperature di fornitura tipiche variano da 10 a 25 °C. L'ossigeno disciolto provoca corrosione da pitting e viene rimosso tramite disossidazione o pompe a vuoto; i livelli dovrebbero rimanere sotto 0,02 mg/L.
I moderni sistemi di sterilizzazione integrano sensori con controllori logici programmabili (PLC) per registrare le tendenze e attivare allarmi. I punti di impostazione per lo spurgo e la dosatura chimica vengono regolati in base a queste misurazioni. Osservando come la conducibilità, la durezza e il silice variano nel tempo, i team di manutenzione possono ottimizzare i cicli di rigenerazione della resina e gli intervalli di pulizia delle membrane. I grafici di controllo statistico aiutano a rilevare deviazioni precoci e prevenire fermate non programmate. Quando tutti questi parametri sono mantenuti entro intervalli tipici, il vapore risultante è secco, saturo e privo di contaminanti, garantendo un'efficacia di sterilizzazione costante.
| Parametro | Intervallo Tipico | Metodo di Controllo |
|---|---|---|
| Conduttività/Resistività | 15-50 µS/cm (20-200 kΩ·cm) | Monitoraggio continuo con sonde di conduttività; regolare il recupero RO e rigenerare le resine a scambio ionico. |
| Durezza | <0.1 mmol/L (10-50 mg/L CaCO₃) | Rigenerazione del dolcificatore a scambio cationico; monitoraggio con kit di titolazione. |
| Silice | 0.1-1 mg/L (≤0.02 mg/L per alta purezza) | Kit di monitoraggio della silice; membrane e lucidatura a letto misto. |
| pH | 6.5-8.0 | Misuratori di pH e dosaggio di tamponi per regolare l'alcalinità. |
| Cloruro | <3 mg/L | Adsorbimento di carbonio attivato o acqua di makeup miscelata. |
| Cloro Libero | <0.1 mg/L | Filtrazione al carbonio e dosaggio chimico per neutralizzare gli ossidanti. |
| Sali Dissolti In Totale | 50-150 mg/L | RO e addolcimento; scarico periodico per limitare la concentrazione. |
| Carico Microbico | <10 CFU/mL | Ultrafiltrazione, disinfezione UV e sanificazione regolare. |

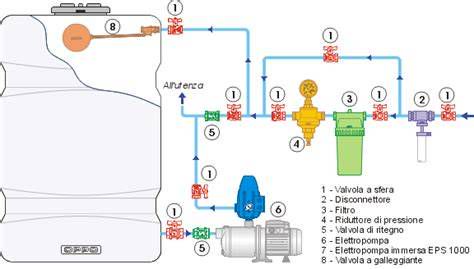

Tecnologie di Trattamento dell'Acqua per Autoclavi
Per raggiungere i parametri di qualità desiderati, vengono impiegate diverse tecnologie:
- Osmosi Inversa (RO): Le membrane semi-permeabili operano a 8-20 bar per respingere fino al 98% dei sali disciolti, ioni di durezza, silice e sostanze organiche, producendo permeato con conducibilità tra 10 e 50 µS/cm adatta per la maggior parte delle caldaie sterilizzatrici ospedaliere.
- Ultrafiltrazione (UF): Le membrane a fibra cava con dimensioni dei pori di circa 0,1 µm rimuovono fisicamente batteri, endotossine e particelle che potrebbero contaminare i carichi dell'autoclave o le apparecchiature di trattamento a valle.
- Scambio Cationico (Addolcimento): Gli scambiatori di cationi a base di sodio sostituiscono il calcio e il magnesio con sodio, riducendo la durezza a meno di 0.1 mmol/L. I dissalatori operano a pressione ambiente e richiedono rigenerazione periodica con salamoia. In molte installazioni, gli addolcitori vengono posizionati prima dell’autoclave per ridurre la durezza dell’acqua.
- Scambio Ionico a Letto Misto: Le cartucce di scambio ionico a letto misto rimuovono sia i cationi che gli anioni per raggiungere una resistività superiore a 0.1 MΩ·cm. Questa tecnologia è riservata a autoclavi in acciaio inox e applicazioni che richiedono vapore a bassa conduttività, come la sterilizzazione farmaceutica dei mezzi di coltura.
- Disinfezione UV: L’installazione di una lampada UV (debatterizzatore) all’uscita dell’autoclave o dell’addolcitore è una soluzione efficace per ridurre il rischio di proliferazione batterica, aiutando a mantenere i conteggi di CFU al di sotto di 10 CFU/mL.

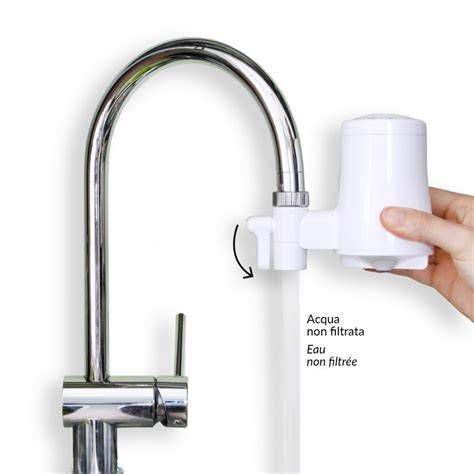

- Filtri di Pre-trattamento: Si consiglia di predisporre un filtro in ingresso per eliminare impurità e proteggere il deposito, mantenendo anche la quota di cloro dell'acquedotto per garantire la protezione batterica.
- KalkoTronic: Questa soluzione non altera la composizione chimica dell’acqua e non utilizza resine, eliminando completamente il rischio di contaminazioni batteriche.
Considerazioni sulla Progettazione e l'Implementazione
La progettazione di un sistema di trattamento dell'acqua di alimentazione per autoclavi mediche inizia con una valutazione approfondita della qualità dell'acqua in ingresso e della domanda di vapore dello sterilizzatore. Gli ingegneri analizzano i rapporti di fornitura municipale e campioni specifici del sito per durezza, silice, cloruri, organici e conteggi microbici. Selezionano quindi operazioni unitarie che affrontano i contaminanti dominanti rispettando EN 285 e ANSI/AAMI ST79, che definiscono i requisiti di qualità del vapore per gli sterilizzatori sanitari.
Dimensionamento e Layout
Per un ospedale con più sterilizzatori, un'unità di trattamento centrale che fornisce acqua addolcita e trattata con RO può ridurre i costi di capitale per unità, ma le linee di distribuzione devono essere progettate per prevenire stagnazione. La portata dovrebbe coprire la domanda massima di vapore simultaneo più un margine di sicurezza. Ad esempio, se tre autoclavi consumano ciascuna 40 L per ciclo e possono funzionare consecutivamente, l'unità di trattamento deve produrre almeno 120 L/h di permeato. I serbatoi di stoccaggio con anelli di ricircolo mantengono la pressione e prevengono la crescita microbica tra i cicli.
Differenze tra un press control ed un autoclave tradizionale
Compatibilità dei Materiali e Vincoli Ambientali
La compatibilità dei materiali è fondamentale. Le caldaie in acciaio al carbonio richiedono acqua con una conduzione modesta per consentire il funzionamento delle sonde di livello; tollerano una durezza fino a 80 mg/L CaCO₃ ma soffrono di incrostazioni se la silice supera 2 mg/L. Le camere in acciaio inossidabile possono gestire acqua ultra-pura ma richiedono tubazioni non metalliche per prevenire il rilascio di ioni. I progettisti di sistemi quindi abbinano il trattamento e il materiale dell'autoclave.
I filtri di pre-trattamento e le alimentazioni chimiche devono essere accessibili per la manutenzione. Lo smaltimento e la gestione della salamoia devono rispettare le normative ambientali locali perché i dissalatori scaricano rifiuti ricchi di sodio. La disponibilità di energia elettrica, lo spazio a pavimento e la ventilazione sono anche considerati, specialmente per le unità di distillazione che rilasciano calore latente.
Sistemi di Controllo e Conformità
I sistemi di controllo dovrebbero integrarsi con i sistemi di gestione degli edifici per fornire allarmi e aggiornamenti sullo stato. Per soddisfare i requisiti ISO 15883 per lavatrici-disinfettori, alcune strutture installano pompe e sensori ridondanti per garantire un rifornimento continuo. La messa in servizio include la convalida del flusso, della pressione e della qualità, e la documentazione fa parte del sistema di gestione della qualità dell'impianto.
Operazione e Manutenzione
Una volta in funzione, un sistema di trattamento dell'acqua di alimentazione dell'autoclave richiede routine strutturate di operazione e manutenzione per rimanere affidabile.
Controlli Regolari
- Gli operatori eseguono controlli giornalieri della conducibilità, pH e temperatura, confrontando le letture con i setpoint di visualizzazione.
- Il blowdown delle caldaie e della salamoia addolcita deve essere effettuato settimanalmente o come raccomandato dalle linee guida del produttore per rimuovere solidi accumulati e prevenire la formazione di schiuma.
Manutenzione Periodica dei Componenti
- Le cartucce filtranti a monte delle membrane RO vengono sostituite ogni due o tre mesi per prevenire il fouling e garantire una pressione differenziale stabile.
- La rigenerazione delle resine di addolcimento utilizza salamoia satura; i tecnici verificano i livelli di sale mensilmente e puliscono i serbatoi di salamoia per evitare il bridging.
- Le membrane di osmosi inversa subiscono pulizia chimica quando il flusso di permeato scende di oltre il 15% o quando il rifiuto di sale si deteriora.
- Le cartucce di deionizzazione sono monitorate utilizzando misuratori di resistività e le unità a letto misto vengono scambiate quando la resistività scende al di sotto del setpoint, spesso dopo sei mesi di utilizzo.
- Le lampade ultraviolette si degradano nel tempo e dovrebbero essere cambiate annualmente per mantenere l'efficacia della disinfezione.
Manutenzione dell'Autoclave e dei Sensori
La manutenzione va oltre le apparecchiature di trattamento. Le camere dell'autoclave che generano vapore in situ concentrano le impurità durante ogni ciclo; gli operatori svuotano e asciugano il serbatoio settimanalmente per prevenire l'accumulo di solidi disciolti e residui biologici. Le pompe a vuoto e le guarnizioni ad anello d'acqua che dipendono dall'acqua di alimentazione richiedono risciacquo e ispezione per evitare la crescita microbica. I sensori di controllo-sonde di conducibilità, elettrodi pH e trasmettitori di flusso-richiedono calibrazione a intervalli definiti, spesso ogni sei mesi, seguendo standard tracciabili.
I responsabili degli impianti mantengono registri delle misurazioni, sostituzioni e attività di servizio; questi documenti supportano le verifiche di accreditamento e aiutano ad identificare problemi ricorrenti. La formazione del personale è cruciale: è necessario che comprendano come interpretare i codici di allarme, regolare i parametri operativi e svolgere operazioni di risoluzione dei problemi di base. Quando è richiesta alta purezza, gli operatori devono evitare la contaminazione incrociata da tubi, agenti di pulizia o polvere ambientale. Se la qualità dell'acqua devia dalle specifiche, un'azione correttiva immediata previene il fermo dell'autoclave o cicli compromessi.
Come esempio di pianificazione operativa quotidiana, considera un autoclave che consuma 90 L di acqua di alimentazione per ciclo e funziona 10 cicli al giorno. Se il sistema di osmosi inversa opera con un recupero del 75%, il flusso di alimentazione necessario può essere stimato utilizzando la formula per il rapporto di recupero. Il calcolo mostra che devono essere forniti circa 1200 L/giorno di acqua grezza per produrre permeato sufficiente per l'autoclave. Questo semplice bilancio di massa informa la dimensione delle pompe, dei serbatoi di stoccaggio e della capacità di addolcimento e sottolinea l'importanza di abbinare l'attrezzatura di trattamento alla domanda di processo.
