L'impianto elettrico di un'abitazione è un sistema complesso che richiede attenzione e rispetto delle normative vigenti, specialmente quando si tratta di apparecchiature ad alto consumo come la lavatrice. Acqua ed elettricità sono una combinazione che richiede attenzione. È fondamentale comprendere i criteri di installazione delle prese elettriche per garantire sicurezza, funzionalità e conformità.
Normative di Riferimento per le Prese Elettriche in Italia
In Italia, le prese elettriche, sia fisse che mobili, destinate a usi domestici o similari, all'interno o all'esterno, sono regolate dalla normativa CEI 23-50. Questa norma si applica alle spine e alle prese elettriche e rappresenta il punto di riferimento imprescindibile per una corretta installazione. Un impianto elettrico in bagno progettato male, così come in qualsiasi altro ambiente, non è solo un problema estetico, ma può comportare rischi significativi.
Le prese elettriche costituiscono la parte finale di un impianto elettrico che termina nelle cosiddette scatole portafrutti, cioè quelle componenti, installate a parete o a incasso, che ospitano e proteggono i collegamenti elettrici. La presa può essere progettata per fornire diversi voltaggi e correnti a seconda delle esigenze dell'apparecchio collegato.
Tipologie di Prese Elettriche Italiane e la Lavatrice

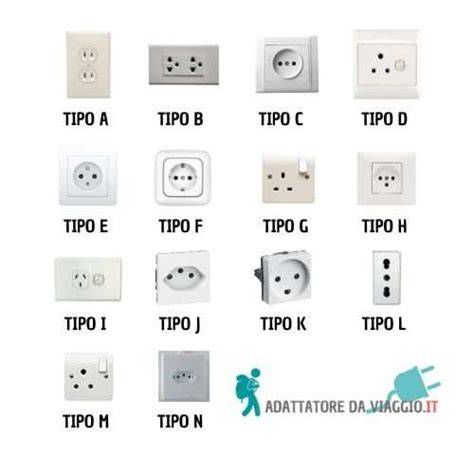

In Italia esistono molte tipologie di prese diverse. Conoscerle è utile per evitare un utilizzo improprio, le cui conseguenze possono variare da guasti all’impianto elettrico a incidenti. Le principali tipologie di prese elettriche previste dalla normativa italiana sono:
- Presa di Tipo C (Europlug): È a due poli ed è caratterizzata da due fori circolari di diametro di circa 4mm. Di norma, si consiglia di non utilizzarla per elettrodomestici particolarmente energivori, per esempio il frigorifero.
- Presa di Tipo L: È a tre poli, un po’ più grandi del tipo C, e comprende due fori circolari per i pin piatti e un foro di messa a terra di forma cilindrica. Da 16 A, può sostenere una potenza fino a 3000 W. È utilizzata principalmente per apparecchiature domestiche che richiedono una messa a terra, come fornelli, forni, lavatrici, lavastoviglie, ecc. Questo tipo di presa è spesso associato a una linea dedicata per gli elettrodomestici ad alto assorbimento.
- Presa di Tipo F (Schuko): Simile alla presa di tipo L, ma priva del foro centrale, la presa di tipo F, nota anche come presa Schuko, è a due poli e presenta due fori circolari per l'inserimento di spine con due pin piatti. Inoltre, include un polo di messa a terra laterale. Può erogare fino a 16 A e viene utilizzata per alimentare molti dispositivi di utilizzo comune in Italia, così come in molti altri Paesi europei. È compatibile con le spine di tipo C ed è adatta per un'ampia gamma di apparecchiature domestiche, compresi elettrodomestici, lampade, caricabatterie, strumenti elettrici, ecc.
- Presa Bipasso: La presa bipasso permette di collegare sia le spine di Tipo C che quelle di Tipo L. Questa presa è caratterizzata da due fori circolari di dimensioni differenti. Il foro superiore è di dimensioni più grandi e accoglie la spina con due pin piatti, mentre il foro inferiore è più piccolo e ospita la spina con il polo di messa a terra.
La Linea Dedicata per Lavatrice e Forno
Spesso ci si chiede secondo quale criterio la lavatrice, o il forno, debbano avere una linea dedicata. La presa di Tipo L, con la sua capacità di 16 A e la possibilità di sostenere potenze fino a 3000 W, è la scelta ideale per elettrodomestici energivori come lavatrici e forni, che richiedono una messa a terra affidabile. Avere una linea dedicata per questi apparecchi, protetta dal suo magnetotermico, aumenta la sicurezza e la stabilità dell'impianto, prevenendo sovraccarichi e disservizi.
Se hai pagato una sola presa comandata/protetta per la lavatrice, al di là che la usi o meno, l'installatore ha adempiuto al suo compito. Poi se oggi lavatrice e asciugatrice stanno altrove, per mettere la presa sezionata/comandata è giusto che chi fa il lavoro venga pagato.
Per riassumere le principali caratteristiche delle prese elettriche italiane, ecco una tabella:
| Tipo di Presa | Poli | Diametro Fori (mm) | Messa a Terra | Capacità (A) | Uso Principale |
|---|---|---|---|---|---|
| Tipo C (Europlug) | 2 | ~4 | No | 2.5 | Apparecchi a basso consumo |
| Tipo L | 3 | Grandi | Sì | 10/16 | Elettrodomestici ad alto consumo (es. lavatrici, forni) |
| Tipo F (Schuko) | 2 + laterale | Circolari | Sì (laterale) | 16 | Ampia gamma di elettrodomestici, compatibile con Tipo C |
| Bipasso | 2/3 | Differenti | Sì | 10/16 | Compatibile con spine Tipo C e Tipo L |
Installazione delle Prese: Altezze e Specificità per Ambienti
Per legge le prese elettriche devono essere installate a un’altezza minima da terra, così da poter garantire la massima funzionalità e un elevato livello di sicurezza. Per il posizionamento di punti luce, prese, torrette e comandi luce di un impianto elettrico civile si deve fare riferimento alla guida CEI 64-50, che comprende le regole e le condizioni che consentono di avere prese davvero ergonomiche, tra cui le altezze ottimali.
Le misure devono essere prese facendo riferimento al piano del pavimento finito. Alcuni punti di riferimento comuni includono:
- Altezze minime: almeno 17,5 cm per le prese a spina, i segnali e le prese per la televisione. Le prese telefoniche a 12 cm.
- Altezza standard: 90 cm dal pavimento per i comandi dei punti luce e le prese elettriche posizionate in pieno muro. In genere prende come punto di riferimento l’altezza delle maniglie delle porte.
- Cucina e piani di lavoro: 110-120 cm per quanto riguarda i comandi di servizio e le prese elettriche collocate in cucina oppure vicino ai piani di lavoro. Tuttavia, se si realizza una cucina a isola, si tende ad adottare una torretta e quindi le altezze prescritte variano.
- Altezze variabili: Le uscite TV possono essere a media altezza (120-140 cm) nel caso in cui si adotti un impianto audio video innovativo oppure uno schermo televisivo a parete. Bisogna valutare se adottare una presa ad altezza media oppure una vicina a terra caso per caso quando si parla di elettrodomestici da incasso.
- Altezze specifiche: Tra i 160 e i 205 cm da terra per la suoneria.
La tipologia e il numero delle prese elettriche varia a seconda della destinazione d’uso della stanza e del tipo di arredi ed elettrodomestici da posizionare nell’ambiente. Per rendere funzionale e pratica una stanza è fondamentale che il sistema elettrico sia dimensionato rispetto alla sua metratura e al numero di elettrodomestici e punti luce presenti. Nelle camere da letto e nei bagni l’altezza ottimale delle prese risulta essere rispettivamente minore e maggiore rispetto a quella standard.
Bisogna tenere a mente che si tratta di normative CEI e che quindi devono essere seguite obbligatoriamente. Tuttavia, le normative sono delle guide ed è possibile in alcune situazioni adattare le prescrizioni alle caratteristiche stesse dell’immobile. È importante tenere a mente quale sia l’arredamento da inserire in ogni stanza, poiché mobili e arredi dalla struttura particolare possono rendere poco pratiche le prese elettriche posizionate all’altezza stabilita. In ogni caso, è necessario affidarsi ad un tecnico specializzato per decidere la collocazione e la quota definitiva degli interruttori e delle prese dell’impianto elettrico.
Prese Elettriche nel Bagno: Massima Sicurezza

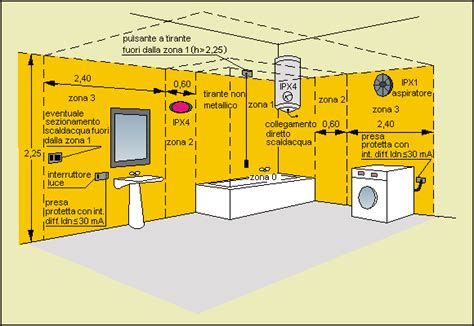

Nel bagno, la combinazione di acqua ed elettricità richiede attenzione particolare. Ogni zona del bagno stabilisce quali componenti elettrici possono essere presenti:
- Zona 0: È l’area a contatto diretto con l’acqua.
- Zona 3: È la parte più “asciutta” del bagno, lontana dalle fonti d’acqua.
Le prese elettriche in bagno si installano esclusivamente in zona 3. Oltre alle zone, è importante anche l’altezza di installazione. Ogni presa installata in bagno dovrebbe essere protetta dall’umidità, e il numero di prese nel bagno deve essere pari a quello degli elettrodomestici e delle luci presenti.
Messa a Norma e Manutenzione dell'Impianto Elettrico
Per messa a norma di un impianto elettrico, si intendono tutti quegli interventi da attuare su un impianto già esistente, al quale è doveroso effettuare delle modifiche, adatte a ripristinare i parametri minimi di sicurezza richiesta dalle vigenti normative. Questa attività di manutenzione non prevede e non necessita però il cambiamento dell’assetto dell’impianto stesso. La messa a norma non obbliga modifiche alle prese o agli interruttori, rimangono inoltre intatti anche i tubi e le canaline per il cablaggio dei fili e non viene prevista nessuna modifica muraria. L’impianto deve essere dimensionato in potenza in base ai metri quadri dell’ambiente.
Spesso le motivazioni che possono spingere ad effettuare una manutenzione sul proprio vecchio impianto elettrico, sono dovute anche dall'interesse di migliorare le prestazioni e l’efficienza energetica del sistema installato, non solo per un adeguamento normativo sulla sicurezza. Nel caso in cui per l’impianto elettrico sia sufficiente una manutenzione di messa a norma, risulta evidente che diventa un vantaggio dal punto di vista economico, perché meno costosa. Per contro è necessario fare una valutazione di tipo funzionale, in quanto un impianto non al passo coi tempi potrebbe rivelarsi sottodimensionato o inadeguato alle esigenze dell’abitazione.
Il rifacimento dell’impianto elettrico è solitamente preso seriamente in considerazione quando c’è in corso una ristrutturazione con annesse demolizioni e nuove costruzioni. In questo caso, la manutenzione sarà più esosa e comporterà interventi più invasivi.
Magnetotermico guida completa all'uso Impianto elettrico di casa #Pubblicità
Monitoraggio della Sicurezza e Prese Smart
Conoscere le diverse tipologie di prese e spine elettriche è fondamentale anche in termini di sicurezza e risparmio. È sempre consigliabile monitorare la sicurezza delle prese, per tutelare la propria incolumità e per individuare eventuali malfunzionamenti che possono portare a consumi insoliti. Il monitoraggio può essere attuato anche attraverso una semplice ispezione visiva, controllando che le prese elettriche si presentino integre e prive di segni di usura, di bruciature oppure di elementi rotti o danneggiati.
Se si rilevano delle anomalie, l’idea migliore è rivolgersi a un elettricista qualificato, piuttosto che tentare una riparazione fai-da-te, specialmente se non si ha un’adeguata preparazione o esperienza in merito. Inoltre, potrebbe essere utile, periodicamente, effettuare una verifica dell'impianto elettrico, prese elettriche comprese. Ecco perché è bene rivolgersi a un professionista affidabile, serio e competente sia quando si parla della messa in opera ex novo di un impianto elettrico che di una ristrutturazione.
Per quanto riguarda l'efficienza energetica, le più moderne prese smart offrono diversi vantaggi, aiutando a ridurre gli sprechi di energia elettrica e, di conseguenza, il costo della bolletta. Con una presa smart, infatti, è possibile impostare orari e scenari di accensione e spegnimento automatici per i dispositivi collegati, permettendo di monitorare e tenere traccia più agevolmente dei consumi energetici.
