L’efficienza energetica degli impianti di riscaldamento e produzione di acqua calda sanitaria (ACS) è un tema di crescente importanza, sia per il risparmio economico che per la sostenibilità ambientale. Al centro di un sistema ben ottimizzato, troviamo componenti spesso sottovalutati ma fondamentali, capaci di fare la differenza in termini di prestazioni e consumi. La valvola a tre vie è uno degli elementi chiave utilizzati in molti sistemi idraulici, di riscaldamento e di climatizzazione. Immaginiamo, ad esempio, un impianto in cui si debbano gestire diversi fluidi: garantirne la miscelazione, dosarne i quantitativi, permetterne lo scorrimento nelle tubazioni in momenti differenti. Comprendere il funzionamento di una valvola deviatrice a 3 vie è essenziale per chiunque voglia massimizzare le prestazioni del proprio impianto. La valvola a tre vie è uno dei dispositivi fondamentali al funzionamento di una caldaia. Vediamo a cosa serve, come funziona e quali sono i guasti che la riguardano.
Cos'è una Valvola a Tre Vie?
La sua funzione principale è il controllo del flusso del fluido, come acqua, olio o gas, tra tre diversi porti. La valvola deviatrice, detta anche valvola a tre vie, si chiama così perché in essa confluiscono tre attacchi, quello dell’acqua calda sanitaria, quello del riscaldamento e quello di raccordo tra acqua calda a e riscaldamento. Le valvole a tre vie sono ampiamente utilizzate in impianti che richiedono una regolazione precisa della temperatura, della pressione o del flusso del fluido. Vengono chiamate a tre vie perché sono formate da elementi metallici che raggruppano i tre tubi del circuito dell’acqua. Le valvole a tre vie sono anche parte integrante di componenti di riscaldamento più grandi, inclusi quelli utilizzati nelle nostre case. Grazie alla loro costruzione, permettono una gestione fluida ed efficiente del movimento dei liquidi o dei gas in sistemi complessi, ottimizzando il funzionamento dell'intero impianto.
Costruzione e Componenti Principali

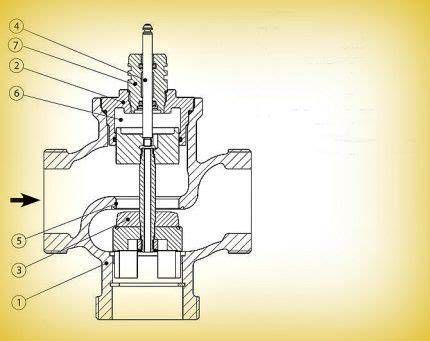

Per quanto riguarda la costruzione, lo schema della valvola a tre vie si basa su tre principali porte che permettono il flusso del fluido in diverse direzioni. Un elemento chiave nella costruzione della valvola a tre vie è il meccanismo interno che regola il flusso del fluido tra queste porte, permettendo una gestione precisa della direzione e della quantità di flusso. Il funzionamento della valvola dipende dalla rotazione dell’otturatore sferico che è posto al centro della valvola e presenta una cavità cilindrica. Quest’ultima consente non solo la chiusura e l’apertura della valvola, ma anche la parzializzazione del flusso veicolato. La sfera, infatti, può governare la direzione del flusso con una configurazione a T o con una configurazione a L. In generale, la costruzione (lo schema) della valvola a tre vie è progettata per garantire durata e affidabilità, il che è fondamentale per il loro utilizzo in sistemi critici come impianti di riscaldamento, climatizzazione o industriali.
Come Funziona la Valvola a Tre Vie
Passiamo ora alla parte in cui spiegheremo come funziona la valvola a tre vie. Il funzionamento della valvola a tre vie si basa sul controllo del flusso del fluido tra i tre porti. Il funzionamento di questo dispositivo si basa sulla rotazione del pistone o della sfera, che cambia il percorso del flusso del fluido. Quando il pistone è in una posizione, il fluido fluisce attraverso il primo uscita; in un'altra posizione, il flusso è indirizzato verso la seconda uscita. Per comprendere meglio il funzionamento di una valvola a tre vie, può essere rappresentata come due valvole a due vie che operano in modo opposto - quando una si apre, l’altra si chiude. Il funzionamento della valvola a tre vie è cruciale in sistemi in cui è necessaria una modifica dinamica della direzione del flusso o una miscelazione del fluido.
Come funziona la valvola di inversione in una pompa di calore | HVAC spiegato | Animazione
Tipologie di Valvole a Tre Vie
La valvola a tre vie trova ampio impiego in vari settori industriali e negli impianti di riscaldamento centrale domestici. Esistono due tipi di valvole a tre vie, a comando elettrico oppure comandate dalla pressione dell’acqua.
Valvole di Miscelazione e Deviazione

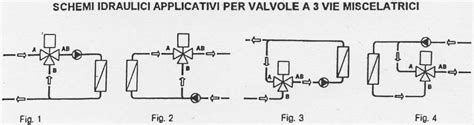

- Valvola di miscelazione a tre vie: Ha due ingressi e un’uscita. Viene utilizzata per la regolazione qualitativa nei sistemi di riscaldamento, miscelando due flussi di fluido termovettore a temperature diverse. La regolazione qualitativa, che mantiene la temperatura desiderata all’uscita, è ottenuta modificando la proporzione dei flussi provenienti dagli ingressi. La costruzione della valvola a tre vie miscelante è generalmente più complessa, poiché deve essere in grado di unire efficacemente due flussi di fluido per ottenere una temperatura uniforme o altri parametri desiderati. Queste valvole sono dotate di canali interni speciali e ugelli che permettono una miscelazione uniforme dei fluidi.
- Valvola di deviazione a tre vie: Ha un ingresso e due uscite. È spesso utilizzata per la regolazione quantitativa distribuendo il flusso del fluido termovettore nei sistemi di acqua calda sanitaria e nei collettori di aerotermi e refrigeratori. La valvola deviatrice a 3 vie è un componente idraulico progettato per deviare il flusso di un fluido (in questo caso, l’acqua calda prodotta da un generatore) verso due circuiti distinti. Il suo principio di funzionamento è relativamente semplice ma estremamente efficace.
Valvole a Comando (Manuale, Motorizzata, Elettronica, Pressostatica, Termostatica)
- Valvola manuale: Nel caso della valvola a tre vie manuale è l’operatore ad attivarne il meccanismo.
- Valvola motorizzata ed elettronica: Quando la valvola è motorizzata, ciò avviene in maniera automatica. I vantaggi di montare un attuatore su una valvola a tre vie sono evidenti. La valvola a tre vie elettronica è dotata di un attuatore elettrico che regola automaticamente la posizione del pistone della valvola in base ai segnali di controllo. Le versioni motorizzate della valvola deviatrice a 3 vie offrono un livello superiore di automazione e precisione. Queste valvole sono dotate di un attuatore elettrico che, controllato da una centralina elettronica, permette una commutazione rapida e silenziosa tra i circuiti. Di norma si usano attuatori elettrici, ma possono essere impiegati anche attuatori termostatici, pneumatici o idraulici per il controllo della valvola. Gli attuatori elettrici con movimento lineare dello stelo sono i più comunemente utilizzati con le valvole a sede a tre vie. Tali sistemi di regolazione sono usati negli impianti di riscaldamento dove è necessario mantenere diverse temperature di mandata a seconda della temperatura esterna. In caso di interruzione dell’alimentazione, la valvola può restare nella sua ultima posizione di funzionamento o spostare lo stelo verso l’alto o verso il basso.
- Valvola termostatica: La valvola a tre vie termostatica, conosciuta anche come valvola a tre vie con termostato, è un tipo speciale di valvola che regola automaticamente la temperatura del fluido (ad esempio, l'acqua) nel sistema. La valvola a tre vie termostatica viene spesso utilizzata nei sistemi di riscaldamento centrale e negli impianti di acqua calda sanitaria. In pratica, la valvola a tre vie termostatica elimina la necessità di regolare manualmente le impostazioni, garantendo un funzionamento stabile e sicuro dell'impianto, riducendo al minimo il rischio di surriscaldamento o di raffreddamento eccessivo del fluido. La valvola a tre vie termostatica è particolarmente adatta per i sistemi in cui è fondamentale mantenere una temperatura stabile del fluido. La valvola a tre vie miscelatrice termostatica adatta automaticamente le proporzioni di miscelazione in base alle condizioni variabili, garantendo una temperatura costante dell'acqua in uscita. In questo modo, riduce il rischio di improvvisi cambiamenti di temperatura, il che è particolarmente importante negli impianti domestici, dove la sicurezza degli utenti è fondamentale. Gli attuatori termostatici si utilizzano nei sistemi in cui è richiesta una temperatura dell’acqua costante (ad esempio, nei sistemi di acqua calda sanitaria).
- Valvola pressostatica (o idraulica): La valvola a tre vie idraulica, o detta anche valvola deviatrice pressostatica, è un componente in ottone meccanico e viene installata in tutti i tipi di caldaie murali che hanno uno scambiatore secondario di calore per la produzione di acqua calda sanitaria comandata dalla pressione dell’acqua. La valvola a tre vie pressostatica funziona grazie alla pressione dell’acqua.
La Valvola a Tre Vie nella Caldaia
Il primo tubo è quello dell’acqua sanitaria (per intenderci, acqua del lavello della cucina, del lavandino bagno, doccia…), il secondo tubo è quello dell’impianto di riscaldamento (termosifoni), infine il terzo è quello che proviene dal bruciatore della caldaia ed ha la funzione di alimentare uno di questi due tubi. In pratica la valvola a tre vie ha la funzione di trasportare l’energia termica dallo scambiatore primario deviandolo a seconda della nostra esigenza o nello scambiatore secondario, e quindi nel circuito dell’acqua sanitaria o in quello del riscaldamento. La valvola a tre vie caldaia ha il compito di deviare il flusso dell'acqua calda proveniente dallo scambiatore primario verso il circuito sanitario o il circuito di riscaldamento, a seconda delle necessità. L’acqua calda che esce dal bruciatore dopo essere stata scaldata nella serpentina arriva alla valvola a tre vie tramite il raccordo tra i due circuiti, da qui viene deviata verso quello dell’acqua sanitaria oppure verso il riscaldamento. L’acqua raggiunge la valvola a tre vie dallo scambiatore e viene poi dipartita nei circuiti, secondo le indicazioni della scheda elettronica che ne determina le modalità di funzionamento.
Priorità dell'Acqua Calda Sanitaria (ACS)
La priorità di uno dei due circuiti dipende da quello che facciamo: aprendo il rubinetto della doccia, ad esempio, chiediamo che l’acqua confluisca verso il rubinetto, chiudendo quella che arriva ai riscaldamenti. Se sono aperti i rubinetti e il riscaldamento è acceso, la precedenza è sempre dell’acqua calda sanitaria. Una cosa importante da dire è che se accendiamo contemporaneamente il riscaldamento della casa e apriamo anche l’acqua calda la caldaia stacca il riscaldamento e dà la prevalenza all’acqua calda e successivamente se volessimo chiudere il rubinetto automaticamente riporta il flusso all’interno del circuito dei termosifoni. Qualora volessimo farci una doccia tutto questo non viene avvertito in quanto in quel tempo trascorso i termosifoni non possono raffreddarsi in così poco tempo. Nell’ipotesi in cui qualsiasi rubinetto della casa fosse chiuso ed accendiamo il riscaldamento, la valvola a tre vie fa passare l’acqua nei termosifoni e, qualora volessimo aprire un rubinetto dell’acqua calda, la valvola dà sempre la precedenza al circuito sanitario. Quando non c’è richiesta di ACS, la valvola dirige il flusso caldo verso l’impianto di riscaldamento.
Funzionamento Specifico dei Tipi di Valvole Caldaia
Esistono principalmente due tipologie di valvola a tre vie caldaia utilizzate nelle caldaie: le valvole meccaniche o pressostatiche e le valvole motorizzate. La valvola a tre vie pressostatica funziona grazie alla pressione dell’acqua. Tutto questo processo viene innescato nella parte anteriore della valvola dove è presente il gruppo acqua e dove il passaggio di acqua aziona un pistoncino all’interno del gruppo il quale va a premere dei bottoni posti su dei microinterruttori che fanno capire alla caldaia che deve produrre acqua calda sanitaria e non riscaldamento termosifoni. Questo movimento meccanico provoca un ulteriore spostamento all’interno della valvola di alcuni pezzi chiamati otturatori che chiudono uno dei due passaggi di acqua aprendo l’altro e viceversa. Se apriamo un rubinetto o miscelatore dell’acqua calda, la valvola a tre vie devia il flusso dell’acqua calda che parte dallo scambiatore primario di calore verso lo scambiatore secondario e, automaticamente, ne chiude il circuito del riscaldamento. Ne deduciamo che lo scambiatore di calore in questione non potrebbe mai essere di tipo bitermico bensì ci troveremmo davanti ad una caldaia a doppio scambiatore (composto da uno scambiatore primario e uno secondario di calore). La valvola deviatrice invia l’acqua calda del circuito primario allo scambiatore secondario il quale trasmette il calore al flusso di acqua sanitario mantenendo costante la temperatura in uscita. Con questa procedura, a rubinetto dell’acqua calda aperto, esce acqua calda, mentre quella dei termosifoni resta fredda.
La valvola a tre vie motorizzata è controllata da un motore collegato alla scheda elettronica della caldaia. La valvola motorizzata garantisce una priorità assoluta alla produzione di ACS. Quando la temperatura all’interno del bollitore scende sotto il valore di setpoint, l’intero flusso della caldaia viene convogliato verso il bollitore, interrompendo temporaneamente il riscaldamento. L’utente finale beneficia di un comfort elevato grazie alla disponibilità immediata di acqua calda. In sintesi, la valvola deviatrice a 3 vie, specialmente nella sua versione motorizzata, è un componente indispensabile per un sistema di riscaldamento e produzione ACS efficiente e performante.
Vantaggi nell'Impianto di Riscaldamento
Il montaggio di una valvola a tre vie nell'impianto di riscaldamento centrale consente di ottimizzare il funzionamento dei sistemi di riscaldamento, con conseguenti risparmi energetici e miglioramenti nelle prestazioni operative degli edifici residenziali. La valvola a tre vie caldaia è cruciale per garantire l'efficienza e il corretto funzionamento di una caldaia. Nei sistemi di climatizzazione, le valvole a tre vie aiutano a regolare con precisione la temperatura e il flusso d'aria, migliorando così il comfort degli utenti.
Installazione e Regolazione
L'installazione della valvola a tre vie richiede il rispetto di alcuni passaggi chiave per garantire il suo corretto funzionamento. Prima di iniziare il lavoro, spegnere il sistema e interrompere l'afflusso del fluido. Secondo lo schema di installazione fornito, collegare i porti di ingresso e uscita. Dopo aver completato l'installazione, eseguire un test di pressione per verificare la tenuta delle connessioni.
Il controllo della valvola a tre vie può essere effettuato in vari modi, a seconda delle specificità del sistema. Negli impianti semplici si utilizza il controllo manuale tramite leva o manopola. Perché una valvola a tre vie funzioni in modo ottimale, è fondamentale una corretta regolazione, soprattutto nel contesto degli impianti di riscaldamento centrale. L'impostazione della valvola a tre vie deve essere adattata alla specificità dell'impianto. In un impianto CO con valvola a tre vie, è cruciale regolare la valvola in modo da garantire una temperatura stabile e ottimale in tutto il sistema. Una corretta regolazione della valvola a tre vie è fondamentale per il corretto funzionamento dell'intero impianto. Non solo garantisce un flusso adeguato del fluido, ma riduce anche il rischio di danni e guasti del sistema. Pertanto, sia negli impianti industriali che domestici, è molto importante applicare e configurare correttamente la valvola a tre vie.
Guasti e Problemi Comuni
La valvola a tre vie è un dispositivo che viene sottoposto a usura continua, perciò si può occludere oppure l’azione del calcare può causare la rottura della membrana. Può accadere che a causa di ciò venga fornita acqua calda dai rubinetti solo se è stato acceso il riscaldamento. Non viene acqua calda dai rubinetti, se non con il riscaldamento acceso. Nel caso in cui la valvola dovesse incorrere in malfunzionamenti e guasti, occorre rivolgersi a tecnici specializzati che, dopo aver individuato il problema, provvederanno a risolverlo, e se necessario con la sostituzione della stessa che, di regola, avviene nella maggior parte dei casi in quanto si blocca a metà tra circuito acqua calda aperto e riscaldamento aperto.
