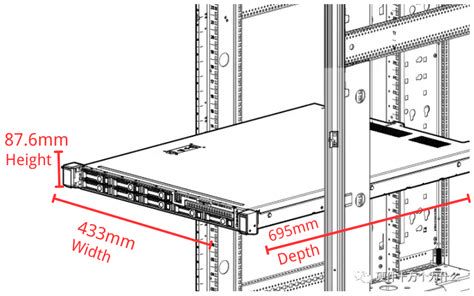

Quando si parla di armadi rack, uno degli aspetti fondamentali da considerare è la scelta delle misure: larghezza, altezza (espressa in unità rack - U) e profondità. Il termine rack indica un sistema standard di installazione di componenti elettronici all’interno di una struttura modulare basata, appunto, sull’unità rack. I 19 pollici si riferiscono alla larghezza tra i due montanti interni dell’armadio, ovvero 482,6 mm. L’altezza degli armadi rack non si misura in centimetri, ma in unità rack, identificate dalla sigla "U".
Un’unità rack è una misura che indica l'altezza dei componenti installati in un armadio rack 19 pollici. Corrisponde a 1,75 pollici (44.45 mm) e ha 3 fori posti a differenti distanze. La struttura rack è composta da barre verticali parallele montate a una distanza fissa con fori distribuiti per tutta la lunghezza.
Moduli a incasso e accessori per rack
I cassetti rack consentono di montare in armadi 19" elettronica, circuiti ed altri componenti non predisposti per tale sistema. Questo tipo di contenitore rack è espressamente studiato per ospitare carichi importanti quali trasformatori, nuclei toroidali, batterie. Il contenitore si compone di due gusci a "C" in alluminio spessore 1,5 mm particolarmente leggeri, solidi e precisi, uniti tramite un pannello frontale ed uno posteriore.
Esistono inoltre soluzioni specifiche per l'integrazione di componenti elettrici:

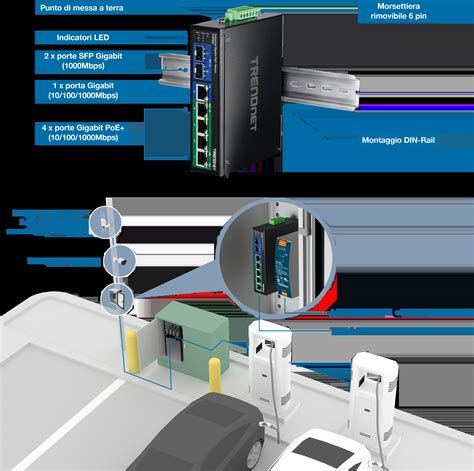

- Moduli DIN: Progettato per l'installazione di dispositivi compatibili con guida DIN standard.
- Funzionalità: La sua principale applicazione è quella di alloggiare interruttori automatici e differenziali, normali o ripristinabili.
- Protezione: Questi dispositivi aiutano a proteggere l'impianto da sovratensioni o dispersioni elettriche, chiudendo il circuito e deviando la corrente a terra.
Configurazione e organizzazione degli spazi
La profondità è un parametro cruciale nella scelta dell’armadio rack, soprattutto quando si installano server o apparati di grandi dimensioni. Sebbene la profondità non sia standardizzata, le profondità comuni variano da 24 pollici a 48 pollici. Il motivo di questa profondità è probabilmente dovuto al fatto che il pannello a pavimento standard in un data center è di 24 pollici per 24 pollici.
| Tipo di Rack | Utilizzo tipico | Caratteristiche |
|---|---|---|
| Rack 4U | Piccoli uffici / Uso personale | Altezza 7 pollici, compatto |
| Rack 6U | Armadi a parete / Piccole imprese | Altezza 10,5 pollici |
| Rack 42U | Data center industriali | Altezza 73,5 pollici, standard di settore |
Una buona regola generale quando si considera lo spazio disponibile in un rack per un modulo server o un accessorio è il numero di unità che occupa. L'utilizzo di un rack 19’’ permette di ottenere una migliore organizzazione e proteggere le periferiche da polvere, urti, sbalzi di temperatura e accessi indesiderati.
COME DIMENSIONARE I CASSETTI E POSIZIONARE LE GUIDE - Consigli di falegnameria di base -
DKC Europe, nella sua linea RamBlock, realizza accessori per armadi rack 19’’. Nell’ampio catalogo di accessori troverai montanti rack di diverse altezze, pannelli, ripiani e cornici realizzate in lamiera d’acciaio verniciata. Essendo prodotti molto importanti per la salvaguardia delle periferiche elettroniche ed elettriche, gli armadi rack 19’’ devono essere attentamente assemblati e sottostare a rigide normative di sicurezza.
